Стационарная блок-линия (вибропресс) Sumab R-500 АВТОМАТ
Description
Condition:
New
Manufacturer:
SUMAB, Швеция
Part number:
R-500
Price:
Contract price
Additional Information
Представитель в Украине Шведской компании "Scandinavian & UK Machines АВ" /SUMAB/ – предлагает Вам ознакомиться с оборудованием для производства бетона и изделий из него - бетонные заводы мобильные и стационарные, вибропрессы для производства тротуарной плитки и бордюров.
Оборудование для производства Холодного асфальта.
Оборудование для производства ЖБИ -стеновых панелей и блоков ,оборудование для выгрузки и хранения цемента.
А так же оборудование для обработки арматурной проволоки и производства изделий из арматуры – сетка и т.д.

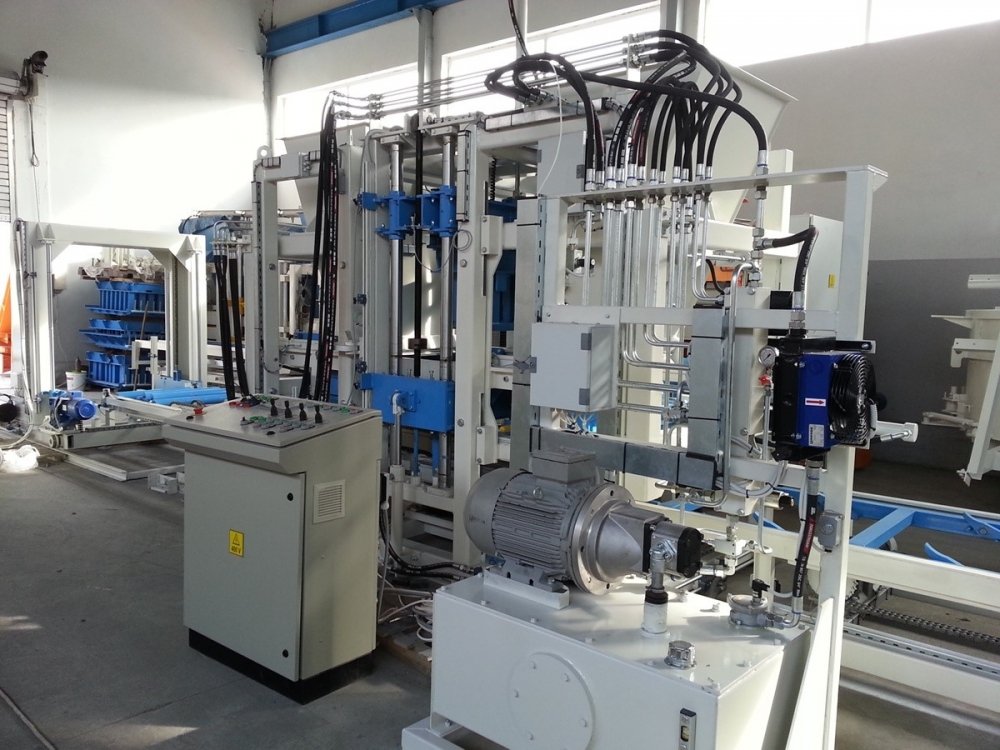

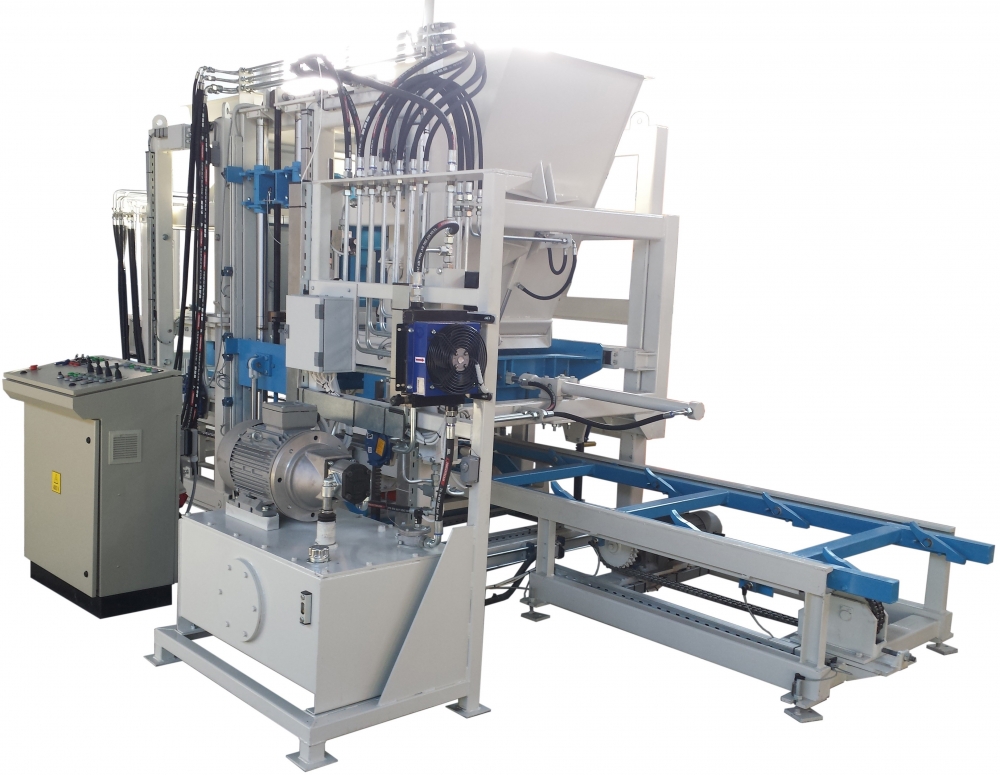

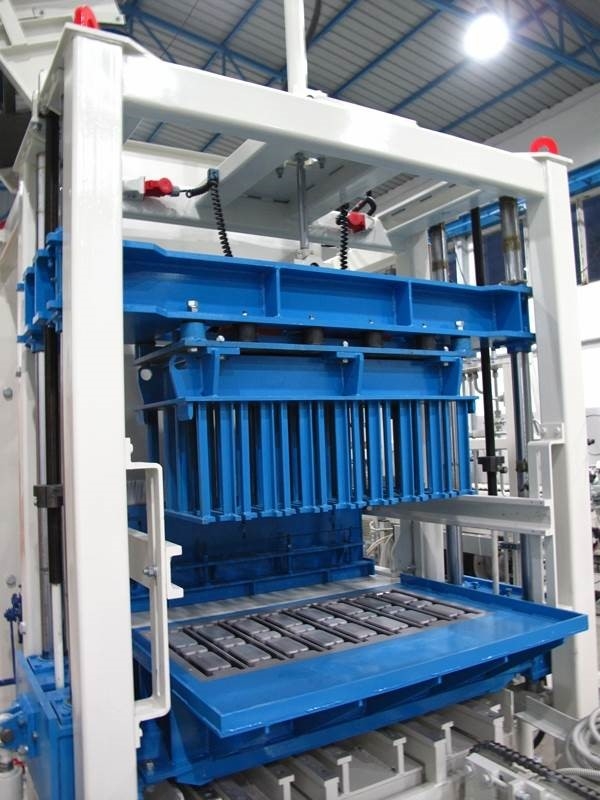

Стационарная блок-линия (вибропресс) Sumab R-500 АВТОМАТ.
Стационарная блок-машина Sumab R-500 с автоматическим управлением с устройством вставки поддонов, с накопителем поддонов и транспортерной лентой для свежих готовых продуктов.
Вибрационная система с частотным регулированием Knauer, Германия.
Размеры поддона: 1400x600 мм.
Полезная площадь (рабочая площадь пресса) макс.: 1250x620 мм.
Производительность в смену (8 ч):
12 960 шт. пустотелых блоков (20x20x40 см)
864-1016 м2 брусчатки (10x20x6 см) цвет/без цвет.
2000-2500 шт. бордюров в зависимости от размеров бордюров, наличия дополнительного лицевого слоя.
Технические данные машины Sumab R-500
Максимальная высота продукта:330 мм
Минимальная высота продукта:25 мм
Вес машины с оборудованием для дополнительного слоя краски и твердой поверхности изделий и пресс-формой:7700 кг
Объем основного бетонного бункера:1100 л
Объем дополнительного бункера материалов для нанесения краски и твердой поверхности изделий:1100 л
Рама машины.
Мощная главная рама машины построена из металлической конструкции в виде квадратной трубы. Система форм и трамбовочной головки работает гидравлически в системе хромированных колонн (2 направляющих). Колонны хромированы, заземлены и установлены в легко меняемых втулках. Система форм прикреплена к направляющим колоннам. Два нижних гидравлических цилиндра крепятся к стальному валу синхронизации хода расформовки. Трамбовочная головка управляется 4-мя направляющими колоннами и оснащена легко заменяемыми втулками. Приводится в действие гидравлическим цилиндром, который создает силу для удара головки.
Фиксация пресс-форм.
Формы фиксированы 4 винтами. Давление форм на вибростол может быть отрегулировано при помощи 4 натяжных пружинных буферов, покрытых каучуком. Предварительное натяжение форм осуществляется при помощи четырех легкодоступных винтов, расположенных на балке для поднятия форм.
Трамбовочная головка.
Плита трамбовочной головки присоединена к мосту головки резиновыми амортизаторами и снабжена двумя компактными вибраторами. Для производства специальной продукции резиновые буферы могут быть заблокированы на 4 точках балки трамбовочной головки.
Система транспортировки палет.
Продвигает палеты и транспортирует их в правильную позицию на вибростоле. Для чувствительных продуктов (пустотелые блоки и т.п.) есть функция мягкого старта/торможения. Устройство транспортировки паллет приводится в движение электродвигателем, управляемым при помощи частотного преобразователя.

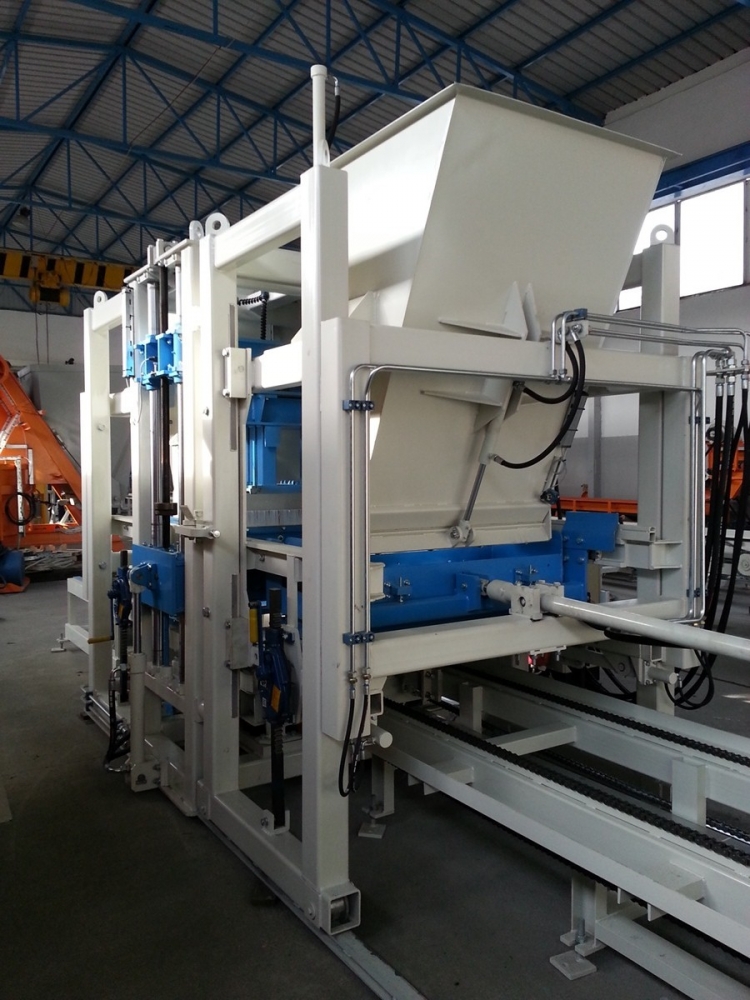

Основная система заполнения бетоном.
Представляет собой мощную рамную структуру, сделанную из квадратных труб. На ней расположен бетонный бункер с силос воротами и индикатором уровня. Гидравлические (электромеханические) силос-ворота наполняют заполнитель бетоном.
Заполнитель управляется гидравлическим цилиндром с прямым действием. Он двигается на соединенных роликах и оснащен пластиковой/стальной щеткой для чистки головки.
Гидравлическое оборудование.
Отдельно от машины расположена емкость для гидравлического масла объемом 270 литров. Насосы и мотор расположены сбоку емкости. Также есть фильтр с индикатором грязи, уровня масла, охлаждения (опция) и нагревателя (опция) для разогрева масла. Максимальное давление 170 bar.
Все электроклапаны стандартные, и заменяемые CETOP, если в машине предусмотрена система управления PLC. Регуляторы давления для всех частей машины имеют гидравлический привод движения.
Система заполнения: наружная часть.
Состоит из мощной рамной структуры, сделанной из квадратных труб. На ней расположен бетонный бункер с силос воротами и индикатором уровня.
Вся система смонтирована на 4-х колесах, что позволяет перемещать устройство вручную, в случае, если необходим сервис или замена форм.
Гидравлические (электромеханические) силос-ворота наполняют заполнитель бетоном.
Заполнитель управляется гидравлическим цилиндром с прямым действием. Он двигается на соединенных роликах и оснащен пластиковой/стальной щеткой для чистки головки.
Электрическое управление.
Состоит из главной платы, панели управления и распределительной коробки подачи и выпуска. Все три фазные проводки, инверторы и блоки управления установлены на главной плате.
Проводка простая и может быть удлинена. Выключатели и кнопки для настройки установлены на панели управления. Интерфейс управления с сенсорным экраном легко управляем, предусмотрена система диагностики ошибок.
Вся электрическая система снабжена контактами и протестирована, что экономит время на ее установку у клиентов.
Датчики приближения – концевые выключатели:
Предусмотрены все необходимые датчики приближения, фотоэлементы, а также аварийные выключатели.
Все электрическое соединение представляет собой централизованную систему, система может быть сделана децентрализовано, как опция
Вибрационная система с электронно синхронизированными внешними приводами:
Мощность двигателя для настольных вибраторов:2x5,5 кВт
Общая сила 100,000 N!
Данная система вибрации сделана с двумя внешними приводами, синхронизированными в электронном виде. Двигатели с частотным управлением установлены на раме, которая изолирована резиновыми буферами. Для предварительной, промежуточной и основной вибрации могут быть выбраны различные частоты. Промежуточные вибраторы продолжают работать с низкой заданной частотой.
Пресс-штампы для машины Sumab R-500.
Корпус пресс-штампа:
Вырезан из цельного листа специальной стали высокой выработки и последовательно закален термообработкой.
Очень высокая износостойкость.
Прокладки по всей высоте.
Достигнута твердость около 60/62 HRC с 1/1,5 мм глубиной.
Плиты, опоры и другие части Fe 430.
Трамбовочная головка:
Изготовлена из специального отпуска закаленной стали, фрезерованной и отполированной автоматической машиной, поверхность закалена термообработкой. Достигнута твердость около 60/62 HRC с 0,5/0,8 мм глубиной.
Машинное управление каждым отпуском стали.
Плиты, опоры и другие части Fe 430.
Опционально имеется большое количество оборудования, позволяющего производить самые разнообразные виды продукции.
Гарантия на оборудование - 24 месяца.
Компания обеспечивает квалифицированный шеф-монтаж, пуско-наладку и обучение персонала.
Благодаря использованию Скандинавских технологий, наше оборудование имеет высокий показатель долговечности и надежности.
Доставка оборудования осуществляется точно в срок.
Более 20 лет надежного партнерства.
Оборудование Sumab работает в странах Европы, Украине, странах СНГ, Казахстане, Южной Америке, в Арабских странах и Африке.
За период деятельности компании поставлено более 500 линий для производства тротуарной плитки, бетонных заводов, и другого оборудования с различной производительностью и комплектацией.
Для получения коммерческого предложения отправьте, пожалуйста, заявку на наш электронный адрес.
