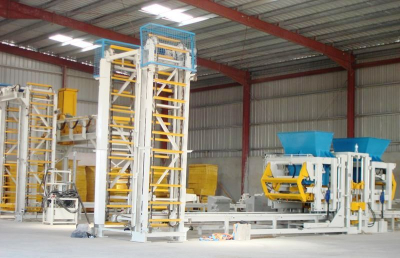

SUMAB R-400 SUMAB R-400 Бетонозавод. Вібропрес для виробництва тротуарної плитки, бордюрів SUMAB R-400 (400 м2/зміна) Швеція.

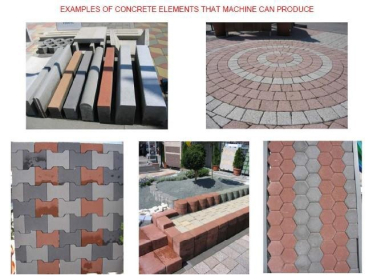

Вібропрес для виробництва тротуарної плитки, бордюрів SUMAB R-400 (400 м2/зміна) Швеція. Пропонуємо Вам ознайомитися з обладнанням для виробництва бетону та виробів з нього - бетонні заводи мобільні та стаціонарні, вібропреси для виробництва тротуарної плитки та бордюрів, обладнання для виробництва ЗБВ - стінових панелей та блоків, обладнання для вивантаження та зберігання цементу. СТАЦІОНАРНА МАШИНА З ВИРОБНИЦТВА БЛОКІВ / БРУЧАТКИ SUMAB R-400. За допомогою вібропресу Sumab R-400 можуть бути вироблені різні види бетонних виробів, такі як тротуарна плитка, блоки (пустотілі, ізоляційні та ін), бордюри, бруківка, елементи для димоходів, з додатковим шаром фарби та твердої поверхні та інші. Устаткування пропонується в базовому, напівавтоматичному та автоматичному варіантах. Стаціонарна блок-машина (вібропрес) Sumab R-400. Вібраційна система Oli Vibrator чи Knauer, Німеччина. Розміри піддону: 1200×550 мм. Корисна площа макс. 1100x500 мм. Продуктивність (за зміну (8 год)): 6912 шт. пустотілих блоків (20x20x40 см) 550-640 м2 бруківки (10x20x6 см) 1600–2000 шт. бордюрів залежно від розмірів бордюрів, наявності додаткового лицьового шару. Рама машини. Потужна головна рама машини побудована із металевої конструкції у вигляді квадратної труби. Система форм і головки трамбування працює гідравлічно в системі хромованих колон (2 напрямних). Колони хромовані, заземлені і встановлені в втулках, що легко змінюються. Система форм прикріплена до напрямних колон. Два нижні гідравлічні циліндри кріпляться до сталевого валу синхронізації ходу розформування. Трамбувальна голівка управляється чотирма напрямними колонами і оснащена легко замінними втулками. Приводиться в дію гідравлічним циліндром, який створює силу удару головки. Фіксація пресс-форм. Форми фіксовані 4 гвинтами. Тиск форм на вібростол може бути відрегульований за допомогою 4 натяжних пружинних буферів, покритих каучуком. Попереднє натягування форм здійснюється за допомогою чотирьох легкодоступних гвинтів, розташованих на балці для підняття форм. Трамбувальна головка. Плита трамбувальної головки приєднана до мосту головки гумовими амортизаторами та забезпечена двома компактними вібраторами. Для виробництва спеціальної продукції гумові буфери можуть бути заблоковані на 4 точках балки головки трамбування. Система транспортування палет. Просуває палети та транспортує їх у правильну позицію на вібростолі. Для чутливих продуктів (пустотілі блоки тощо) є функція м'якого старту/гальмування. Пристрій транспортування палет наводиться в рух електродвигуном, керованим за допомогою частотного перетворювача. Основна система заповнення бетоном. Є потужною рамною структурою, зробленою з квадратних труб. На ній розташований бетонний бункер із силос воротами та індикатором рівня. Гідравлічні (електромеханічні) силос-ворота наповнюють заповнювач бетоном. Заповнювач управляється гідравлічним циліндром з прямою дією. Він рухається на з'єднаних роликах і оснащений пластиковою/сталевою щіткою для чищення головки. Гідравлічне обладнання. Окремо від машини розташована ємність для гідравлічної олії об'ємом 200 літрів. Насоси та мотор розташовані збоку ємності. Також є фільтр з індикатором бруду, рівня палива, охолодження (опція) та нагрівача (опція) для розігріву палива. Максимальний тиск 170 бар. Всі електроклапани стандартні та замінені CETOP, якщо в машині передбачена система управління PLC. Регулятори тиску всіх частин машини мають гідравлічний привід руху. Вібраційна система Oli Vibrator із самосинхронізованими вібраторами: Складається з 2 вібраторів, з двома стрижнями, спеціально виготовленими для машини Sumab R-400, що самосинхронізуються та керуються інвертером частоти. Вібратори розташовані на основній плиті, яка прикріплена до рами машини та ізольована гумовими буферами. Для перед-і головної вібрації можна використовувати різні частоти. Між вібраціями двигуни працюють на низькій потужності. Оптимальна частота 65 Гц. Вібростол розташований на гумових буферах і оснащений прокладками зносу, що замінюються. Ударні бар'єри розташовані на рамі машини та можуть налаштовуватися. Вібраційна система з електронно синхронізованими зовнішніми приводами: Ця система вібрації як друга опція зроблена з двома зовнішніми приводами, синхронізованими в електронному вигляді. Двигуни із частотним керуванням встановлені на рамі, яка ізольована гумовими буферами. Для попередньої, проміжної та основної вібрації можуть бути вибрані різні частоти. Проміжні вібратори продовжують працювати з низькою частотою. Сумарна сила 50.000 N! Прес-штампи для машини Sumab R-400. Корпус прес-штампу: Зварений із спеціальної сталі високого вироблення та послідовно загартований термообробкою. Дуже ввисока зносостійкість. Прокладка по всій висоті. Досягнуто твердість близько 60/62 HRC з глибиною 1/1,5 мм. Плити, опори та інші частини Fe 430. Трамбувальна головка: Виготовлена ​​із спеціальної відпустки загартованої сталі, фрезерованою та відполірованою автоматичною машиною, поверхня загартована термообробкою. Досягнуто твердість близько 60/62 HRC з глибиною 0,5/0,8 мм. Машинне керування кожною відпусткою стали. Плити, опори та інші частини Fe 430. Гарантія: 24 місяці на обладнання.
