Sumab R-500 Sumab R-500 Бетонозавод. Стаціонарна блок-лінія (вібропрес) Sumab R-500 АВТОМАТ (800 м2/зміна)

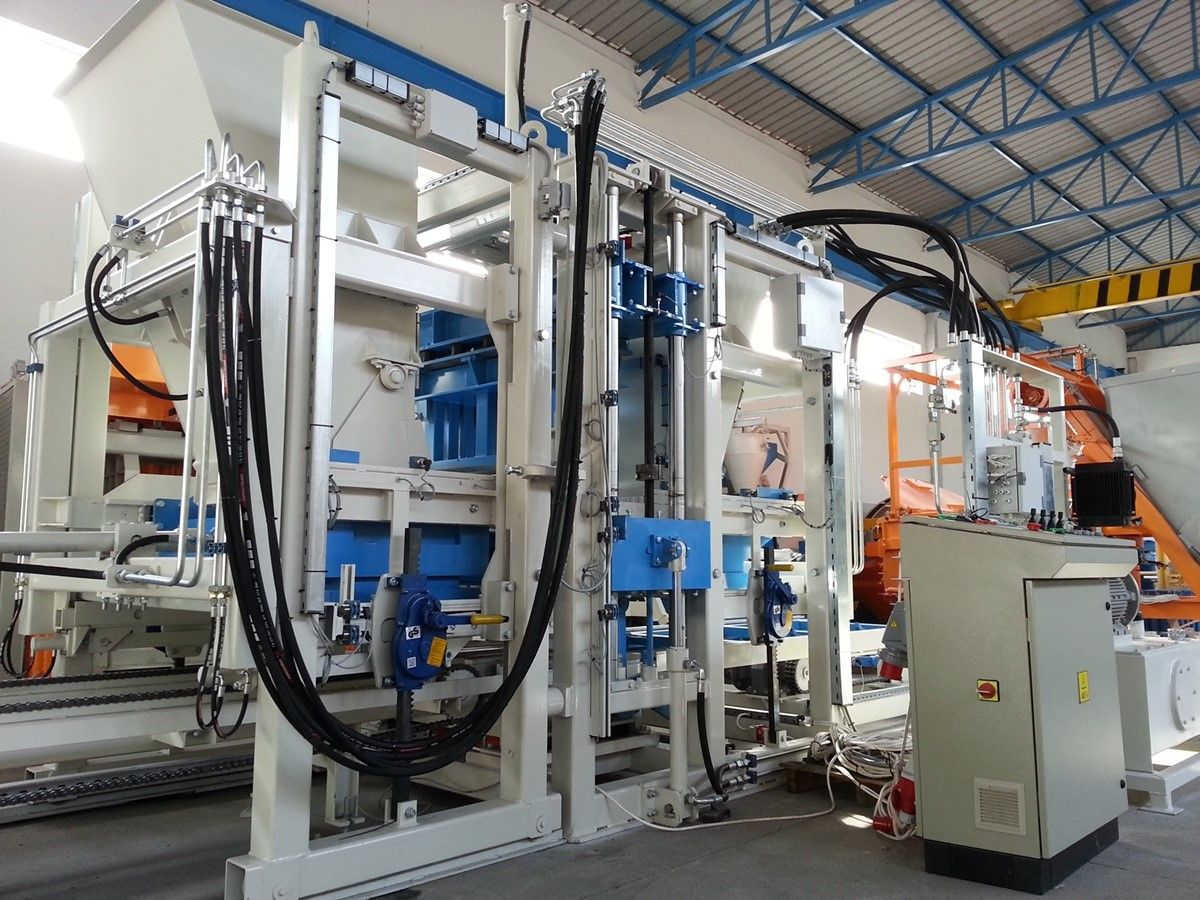

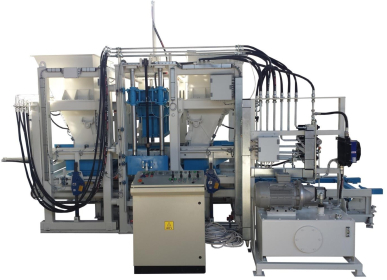

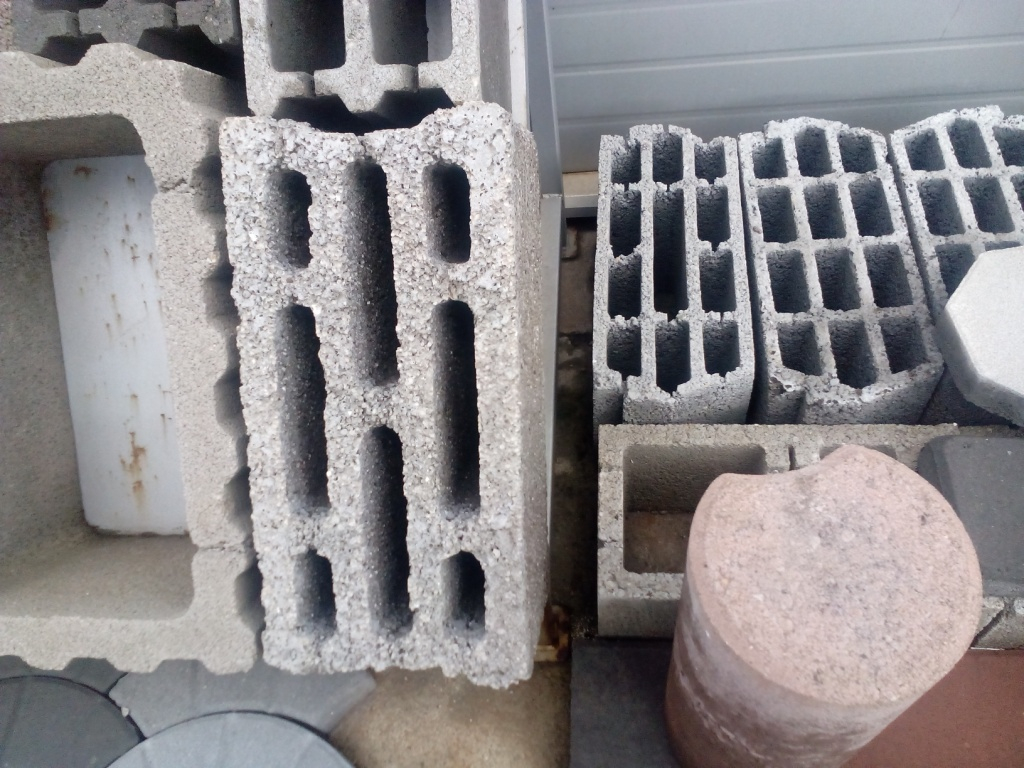

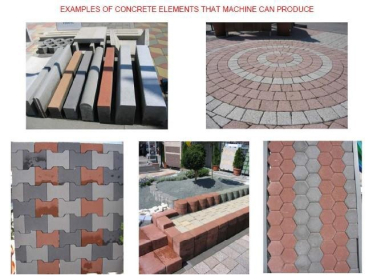

Стаціонарна блок-лінія (вібропрес) Sumab R-500 АВТОМАТ (800 м2/зміна) Пропонуємо Вам ознайомитись зі Стаціонарною блок-лінією (вібропрес) Sumab R-500 АВТОМАТ. Стаціонарна блок-машина Sumab R-500 з автоматичним керуванням із влаштуванням вставки піддонів, з накопичувачем піддонів та транспортерною стрічкою для свіжих готових продуктів. Вібраційна система із частотним регулюванням Knauer, Німеччина. Розміри піддону: 1400×600 мм. Корисна площа (робоча площа преса) макс. 1250x620 мм. Продуктивність за зміну (8 год): 12960 шт. пустотілих блоків (20x20x40 см) 864-1016 м2 бруківки (10x20x6 см) колір/без колір. 2000–2500 шт. бордюрів залежно від розмірів бордюрів, наявності додаткового лицьового шару. Технічні дані машини Sumab R-500 Максимальна висота продукту: 330 мм Мінімальна висота продукту: 25 мм Вага машини з обладнанням для додаткового шару фарби та твердої поверхні виробів та прес-формою:7700 кг Об'єм основного бетонного бункера: 1100 л Об'єм додаткового бункера матеріалів для нанесення фарби та твердої поверхні виробів: 1100 л Рама машини. Потужна головна рама машини побудована із металевої конструкції у вигляді квадратної труби. Система форм і головки трамбування працює гідравлічно в системі хромованих колон (2 напрямних). Колони хромовані, заземлені і встановлені в втулках, що легко змінюються. Система форм прикріплена до напрямних колон. Два нижні гідравлічні циліндри кріпляться до сталевого валу синхронізації ходу розформування. Трамбувальна голівка управляється чотирма напрямними колонами і оснащена легко замінними втулками. Приводиться в дію гідравлічним циліндром, який створює силу удару головки. Фіксація пресс-форм. Форми фіксовані 4 гвинтами. Тиск форм на вібростол може бути відрегульований за допомогою 4 натяжних пружинних буферів, покритих каучуком. Попереднє натягування форм здійснюється за допомогою чотирьох легкодоступних гвинтів, розташованих на балці для підняття форм. Трамбувальна головка. Плита трамбувальної головки приєднана до мосту головки гумовими амортизаторами та забезпечена двома компактними вібраторами. Для виробництва спеціальної продукції гумові буфери можуть бути заблоковані на 4 точках балки головки трамбування. Система транспортування палет. Просуває палети та транспортує їх у правильну позицію на вібростолі. Для чутливих продуктів (пустотілі блоки тощо) є функція м'якого старту/гальмування. Пристрій транспортування палет наводиться в рух електродвигуном, керованим за допомогою частотного перетворювача. Основна система заповнення бетоном. Є потужною рамною структурою, зробленою з квадратних труб. На ній розташований бетонний бункер із силос воротами та індикатором рівня. Гідравлічні (електромеханічні) силос-ворота заповнюють заповнювач бетоном. Заповнювач управляється гідравлічним циліндром із прямою дією. Він рухається на з'єднаних роликах і оснащений пластиковою/сталевою щіткою для чищення головки. Гідравлічне обладнання. Окремо від машини розташована ємність для гідравлічної олії об'ємом 270 літрів. Насоси та мотор розташовані збоку ємності. Також є фільтр з індикатором бруду, рівня олії, охолодження (опція) та нагрівача (опція) для розігріву олії. Максимальний тиск 170 бар. Всі електроклапани стандартні та замінені CETOP, якщо в машині передбачена система управління PLC. Регулятори тиску всіх частин машини мають гідравлічний привід руху. Система наповнення: зовнішня частина. Складається із потужної рамної структури, зробленої із квадратних труб. На ній розташований бетонний бункер із силос воротами та індикатором рівня. Вся система змонтована на 4-х колесах, що дозволяє переміщувати пристрій вручну, якщо необхідний сервіс або заміна форм. Гідравлічні (електромеханічні) силос-ворота заповнюють заповнювач бетоном. Заповнювач управляється гідравлічним циліндром із прямою дією. Він рухається на з'єднаних роликах і оснащений пластиковою/сталевою щіткою для чищення головки. Електричне керування. Складається з головної плати, панелі керування та розподільної коробки подачі та випуску. Усі три фазні проводки, інвертори та блоки керування встановлені на головній платі. Проведення проста і може бути подовжена. Вимикачі та кнопки налаштування встановлені на панелі керування. Інтерфейс керування з сенсорним екраном легко керуємо, передбачено систему діагностики помилок. Вся електрична система має контакти і протестована, що економить час на її встановлення у клієнтів. Датчики наближення – кінцеві вимикачі: Передбачені всі необхідні датчики наближення, фотоелементи та аварійні вимикачі. Все електричне з'єднання є централізованою системою, система може бути зроблена децентралізовано, як опція Вібраційна система з електронно синхронізованими зовнішніми приводами: Потужність двигуна для настільних вібраторів: 2x5,5 кВт Загальна сила 100 000 N! Дана система вібрації зроблена із двома зовнішніми приводами, синхронізованими в електронному вигляді. Двигуни із частотним керуванням встановлені на рамі, яка ізольована гумовими буферами. Для попередньої, проміжної та основної вібрації можуть бути вибрані різні частоти. Проміжні вібратори продовжують працювати з низькою частотою. Прес-штампи для машини Sumab R-500. Корпус прес-штампу: Вирізаний із цільного листа спеціальної сталі високого вироблення та послідовно загартований термообробкою. Дуже висока зносостійкість. Прокладка по всій висоті. Досягнуто твердість близько 60/62 HRC з глибиною 1/1,5 мм. Плити, опори та інші частини Fe 430. Трамбувальна головка: Виготовлена ​​із спеціальної відпустки загартованої сталі, фрезерованою та відполірованою автоматичною машиною, поверхня загартована термообробкою. Досягнуто твердість близько 60/62 HRC з глибиною 0,5/0,8 мм. Машинне керування кожною відпусткою стали. Плити, опори та інші частини Fe 430. Опціонально є велика кількість обладнання, що дозволяє виробляти різноманітні види продукції. Гарантія на обладнання – 24 місяці. Компанія забезпечує кваліфікований шеф-монтаж, пуско-налагодження та навчання персоналу. Завдяки використанню Європейських технологій, обладнання має високий показник довговічності та надійності. Доставка обладнання здійснюється точно вчасно. Понад 20 років надійного партнерства. Обладнання Sumab працює у країнах Європи, Україні, країнах СНД, Казахстані, Південній Америці, в Арабських країнах та Африці. За період діяльності компанії поставлено понад 500 ліній для виробництва тротуарної плитки, бетонних заводів та іншого обладнання з різною продуктивністю та комплектацією. Для отримання комерційної пропозиції надішліть, будь ласка, заявку на нашу електронну адресу.
